Olejom mazané skrutkové kompresory

SÉRIA IMPETUS

HERTZ-IMPETUS-90-315

Olejom mazané dvojstupňové skrutkové kompresory s priamym pohonom, dostupné s pevnými aj variabilnými otáčkami.

Hertz IMPETUS 90-315 kW je produktová rada HERTZ určená pre oblasť: priemyselné prevádzky so strednou až vysokou spotrebou stlačeného vzduchu.

90-315 kW

Výkonový rozsah modelu

7,5-13 bar

Tlakové verzie modelu

13,65-62,67 m³/min

Rozsah kapacity modelu.

Fixed speed / VSD

Dostupné konfigurácie pohonu.

Efektívny zdroj stlačeného vzduchu pre náročnú priemyselnú prevádzku.

Odporúčame pre:

priemyselné prevádzky so strednou až vysokou spotrebou stlačeného vzduchu
kompresorové stanice s požiadavkou na stabilný tlak a efektívnu prevádzku
výroba, kde je dôležitá voľba medzi Fixed Speed a VSD riešením

Funkcie série IMPETUS

Základná charakteristika

výroba stlačeného vzduchu pre technologický rozvod
dodávka vzduchu podľa prevádzkového režimu a odberu
začlenenie do kompresorovej stanice s nadväzujúcou úpravou vzduchu

Výhody série IMPETUS

Čo získate?

zdroj vzduchu zvolený podľa reálnej potreby prevádzky
prehľadné zaradenie technológie podľa typu kompresora
možnosť skladať kompresorovú stanicu s úpravou vzduchu a zásobníkom

Detailný popis produktu

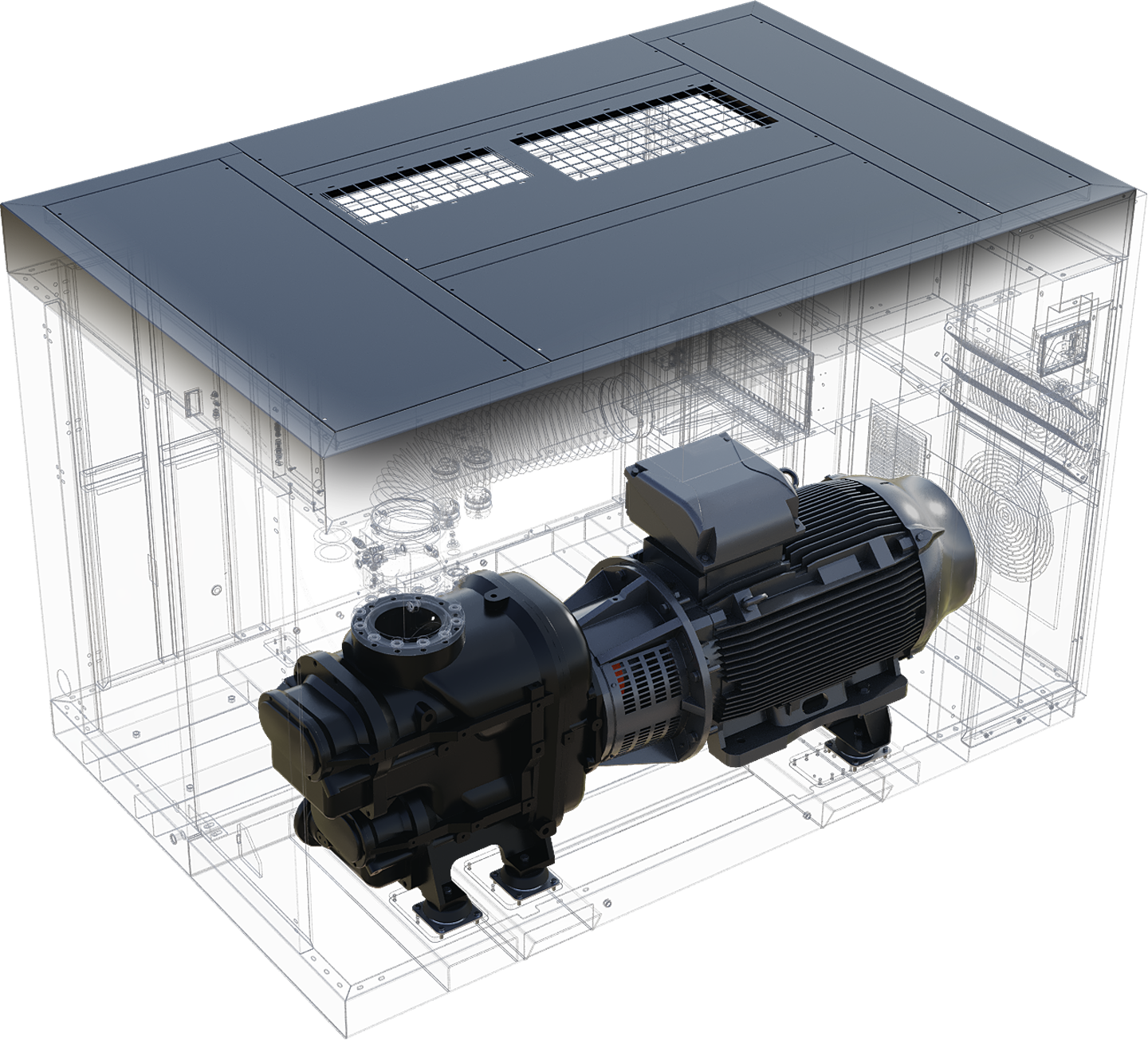

Hertz IMPETUS 90-315 kW je rada HERTZ pre výrobu stlačeného vzduchu v priemyselných alebo technologických prevádzkach. Olejom mazané dvojstupňové skrutkové kompresory s priamym pohonom, dostupné s pevnými aj variabilnými otáčkami. Rada kombinuje dvojstupňovú skrutkovú kompresiu s priamym spojením pohonu a podľa vyhotovenia umožňuje prevádzku s pevnými alebo variabilnými otáčkami. Pri výbere je dôležité zladiť typ kompresora s odberom vzduchu, požadovaným tlakom, režimom prevádzky a nadväzujúcou úpravou vzduchu.

CHARAKTERISTIKA:

Dvojstupňová skrutková kompresia.

Priamy pohon a varianty s pevnými alebo variabilnými otáčkami.

Vhodné pre priemyselnú výrobu stlačeného vzduchu s dôrazom na stabilitu a účinnosť.

Technické špecifikácie - Fixed Speed

Model	Tlak (bar)	Tlak (psi)	Kapacita (m³/min)	Kapacita (cfm)	Výkon motora (kW/HP)	Pripojenie	Dĺžka (mm)	Šírka (mm)	Výška (mm)	Hmotnosť (kg)
IMPETUS 90	7,5	110	18,42	650	90/125	DN65	2775	1805	1926	3660
IMPETUS 90	8,5	125	14,72	520	90/125	DN65	2775	1805	1926	3660
IMPETUS 90	10	145	14,65	517	90/125	DN65	2775	1805	1926	3660
IMPETUS 90	13	190	13,65	482	90/125	DN65	2775	1805	1926	3660
IMPETUS 110	7,5	110	23,89	844	110/150	DN65	2775	1805	1926	4000
IMPETUS 110	8,5	125	21,76	768	110/150	DN65	2775	1805	1926	4000
IMPETUS 110	10	145	18,49	653	110/150	DN65	2775	1805	1926	4000
IMPETUS 110	13	190	14,57	515	110/150	DN65	2775	1805	1926	4000
IMPETUS 132	7,5	110	26,25	927	132/180	DN80	2950	1950	2000	4500
IMPETUS 132	8,5	125	26,07	921	132/180	DN80	2950	1950	2000	4500
IMPETUS 132	10	145	23,62	834	132/180	DN80	2950	1950	2000	4500
IMPETUS 132	13	190	21,82	771	132/180	DN80	2950	1950	2000	4500
IMPETUS 160	7,5	110	31,72	1120	160/220	DN80	2950	1950	2000	5000
IMPETUS 160	8,5	125	31,29	1105	160/220	DN80	2950	1950	2000	5000
IMPETUS 160	10	145	25,78	910	160/220	DN80	2950	1950	2000	5000
IMPETUS 160	13	190	25,60	904	160/220	DN80	2950	1950	2000	5000
IMPETUS 200	7,5	110	43,49	1536	200/270	DN 100	3500	2250	2350	6220
IMPETUS 200	8,5	125	40,70	1437	200/270	DN 100	3500	2250	2350	6220
IMPETUS 200	10	145	34,77	1228	200/270	DN 100	3500	2250	2350	6220
IMPETUS 200	13	190	30,62	1081	200/270	DN 100	3500	2250	2350	6220
IMPETUS 250	7,5	110	53,40	1886	250/340	DN 100	3500	2250	2350	9120
IMPETUS 250	8,5	125	50,49	1783	250/340	DN 100	3500	2250	2350	9120
IMPETUS 250	10	145	42,15	1524	250/340	DN 100	3500	2250	2350	9120
IMPETUS 250	13	190	40,53	1431	250/340	DN 100	3500	2250	2350	9120
IMPETUS 315	7,5	110	62,67	2213	315/430	DN 100	3500	2250	2350	9400
IMPETUS 315	8,5	125	56,95	2011	315/430	DN 100	3500	2250	2350	9400
IMPETUS 315	10	145	55,18	1949	315/430	DN 100	3500	2250	2350	9400
IMPETUS 315	13	190	44,13	1558	315/430	DN 100	3500	2250	2350	9400

Výkony jednotiek sú merané pri referenčných podmienkach: absolútny tlak vzduchu 1 bar, relatívna vlhkosť 0 %, teplota nasávaného vzduchu 20 °C, nastavenie termostatického ventilu 71 °C a použitie oleja Smartoil.

Hodnoty prietoku sa vzťahujú na voľne dodávaný vzduch meraný podľa normy ISO 1217:2009.

Hertz Kompressoren si vyhradzuje právo meniť produkty a špecifikácie bez predchádzajúceho upozornenia.

Technické špecifikácie - VSD

Model	Tlak (bar)	Tlak (psi)	Min. kapacita (m³/min)	Min. kapacita (cfm)	Max. kapacita (m³/min)	Max. kapacita (cfm)	Výkon motora (kW/HP)	Pripojenie	Dĺžka (mm)	Šírka (mm)	Výška (mm)	Hmotnosť (kg)
IMPETUS VSD 90	7,5	110	5,38	189	18,44	651	90/125	DN65	2775	1805	1926	3835
IMPETUS VSD 90	8,5	125	5,36	189	17,33	612	90/125	DN65	2775	1805	1926	3835
IMPETUS VSD 90	10	145	5,24	185	15,87	560	90/125	DN65	2775	1805	1926	3835
IMPETUS VSD 90	13	190	5,15	181	13,66	482	90/125	DN65	2775	1805	1926	3835
IMPETUS VSD 110	7,5	110	7,08	250	23,12	816	110/150	DN65	2775	1805	1926	4200
IMPETUS VSD 110	8,5	125	6,9	243	21,68	766	110/150	DN65	2775	1805	1926	4200
IMPETUS VSD 110	10	145	6,88	242	20,2	713	110/150	DN65	2775	1805	1926	4200
IMPETUS VSD 110	13	190	6,82	240	17,25	609	110/150	DN65	2775	1805	1926	4200
IMPETUS VSD 132	7,5	110	7,94	280	27,88	985	132/180	DN80	2950	1950	2000	4675
IMPETUS VSD 132	8,5	125	7,9	278	26,4	932	132/180	DN80	2950	1950	2000	4675
IMPETUS VSD 132	10	145	7,59	268	24,51	866	132/180	DN80	2950	1950	2000	4675
IMPETUS VSD 132	13	190	7,5	264	21,35	754	132/180	DN80	2950	1950	2000	4675
IMPETUS VSD 160	7,5	110	8,5	299	32,45	1146	160/220	DN80	2950	1950	2000	5300
IMPETUS VSD 160	8,5	125	8,25	291	30	1059	160/220	DN80	2950	1950	2000	5300
IMPETUS VSD 160	10	145	8,39	296	28	989	160/220	DN80	2950	1950	2000	5300
IMPETUS VSD 160	13	190	9,14	322	24,98	882	160/220	DN80	2950	1950	2000	5300
IMPETUS VSD 200	7,5	110	11,8	416	42,86	1514	200/270	DN 100	3500	2250	2350	6550
IMPETUS VSD 200	8,5	125	11,8	416	39,94	1410	200/270	DN 100	3500	2250	2350	6550
IMPETUS VSD 200	10	145	11,6	410	37,01	1307	200/270	DN 100	3500	2250	2350	6550
IMPETUS VSD 200	13	190	11,4	402	30,54	1079	200/270	DN 100	3500	2250	2350	6550
IMPETUS VSD 250	7,5	110	17,34	612	52,41	1851	250/340	DN 100	3500	2250	2350	9400
IMPETUS VSD 250	8,5	125	17,12	604	49,13	1735	250/340	DN 100	3500	2250	2350	9400
IMPETUS VSD 250	10	145	16,76	591	45,86	1620	250/340	DN 100	3500	2250	2350	9400
IMPETUS VSD 250	13	190	17,33	612	38,84	1372	250/340	DN 100	3500	2250	2350	9400
IMPETUS VSD 315	7,5	110	16,86	595	62,01	2190	315/430	DN 100	3500	2250	2350	9680
IMPETUS VSD 315	8,5	125	16,85	595	59,31	2095	315/430	DN 100	3500	2250	2350	9680
IMPETUS VSD 315	10	145	16,81	593	55,24	1951	315/430	DN 100	3500	2250	2350	9680
IMPETUS VSD 315	13	190	30,33	1701	45,96	1623	315/430	DN 100	3500	2250	2350	9680

Hodnoty prietoku sa vzťahujú na voľne dodávaný vzduch meraný podľa normy ISO 1217:2009.

Hertz Kompressoren si vyhradzuje právo meniť produkty a špecifikácie bez predchádzajúceho upozornenia.

Video: HERTZ IMPETUS 90-315 kW

Produktové video nie je k dispozícií.

Na stiahnutie: HERTZ IMPETUS 90-315 kW

Viac potrebných informácií nájdete v nasledujúcej/cich prílohe/ách na stiahnutie

Stiahnuť katalóg

Katalóg

Katalóg HERTZ pre HERTZ IMPETUS 90-315 kW obsahuje prehľad produktovej rady, dostupné modely alebo vyhotovenia, technické parametre, rozmery a prevádzkové údaje pre predbežný výber zariadenia.
