Olejom mazané skrutkové kompresory

SÉRIA IMPETUS

HERTZ-IMPETUS-22-110 kW

Olejom mazané dvojstupňové skrutkové kompresory s priamym pohonom, dostupné s pevnými aj variabilnými otáčkami.

Hertz IMPETUS 22-110 kW je produktová rada HERTZ určená pre oblasť: priemyselné prevádzky so strednou až vysokou spotrebou stlačeného vzduchu.

22-110 kW

Výkonový rozsah modelu

7,5-13 bar

Tlakové verzie modelu

1.03-23.10 m3/min

Rozsah kapacity modelu.

Fixed speed / VSD

Dostupné konfigurácie pohonu.

Efektívny zdroj stlačeného vzduchu pre náročnú priemyselnú prevádzku.

Odporúčame pre:

priemyselné prevádzky so strednou až vysokou spotrebou stlačeného vzduchu
kompresorové stanice s požiadavkou na stabilný tlak a efektívnu prevádzku
výroba, kde je dôležitá voľba medzi Fixed Speed a VSD riešením

Funkcie série IMPETUS

Základná charakteristika

výroba stlačeného vzduchu pre technologický rozvod
dodávka vzduchu podľa prevádzkového režimu a odberu
začlenenie do kompresorovej stanice s nadväzujúcou úpravou vzduchu

Výhody série IMPETUS

Čo získate?

zdroj vzduchu zvolený podľa reálnej potreby prevádzky
prehľadné zaradenie technológie podľa typu kompresora
možnosť skladať kompresorovú stanicu s úpravou vzduchu a zásobníkom

Detailný popis produktu

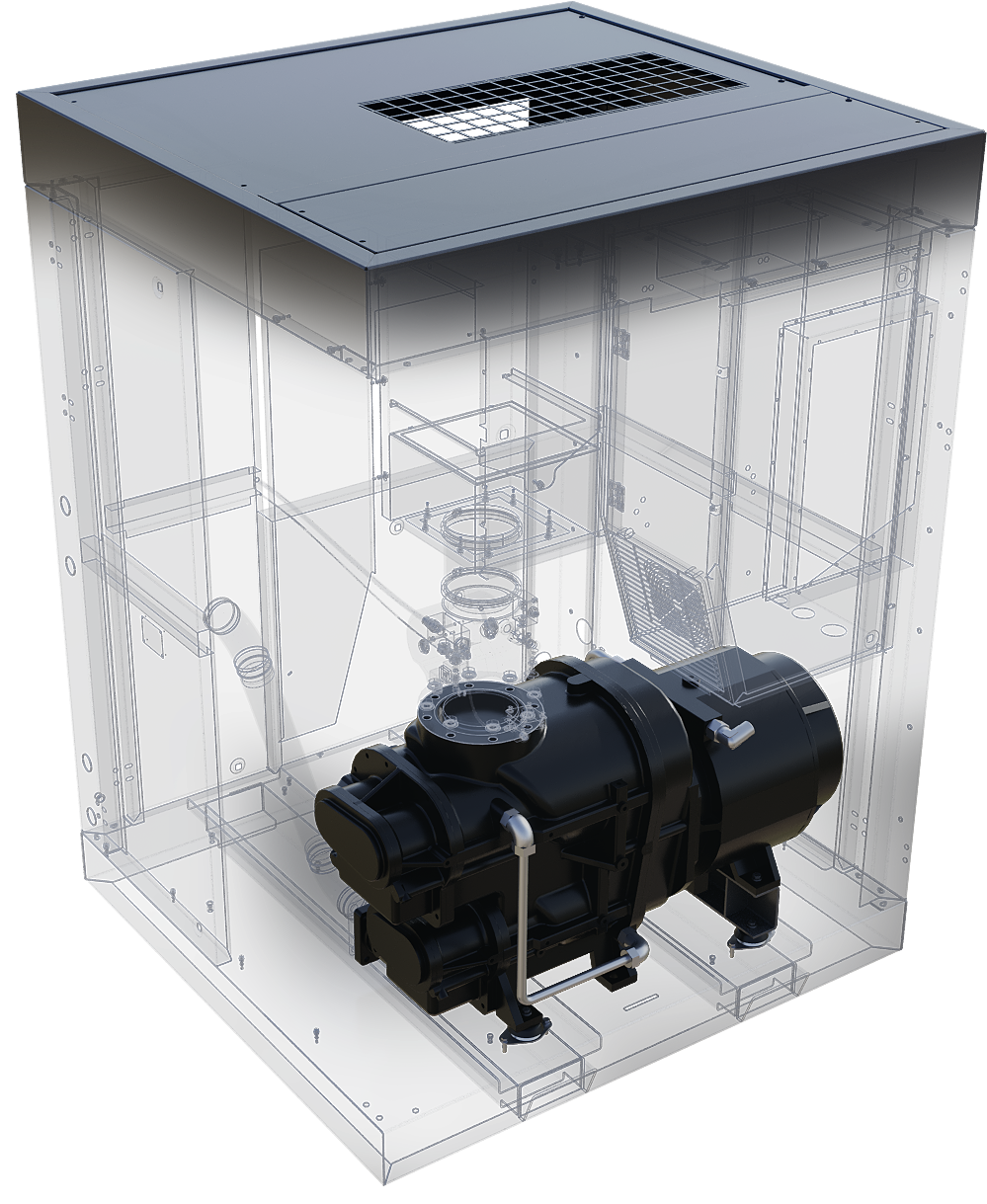

Hertz IMPETUS 22-110 kW je rada HERTZ pre výrobu stlačeného vzduchu v priemyselných alebo technologických prevádzkach. Olejom mazané dvojstupňové skrutkové kompresory s priamym pohonom, dostupné s pevnými aj variabilnými otáčkami. Rada kombinuje dvojstupňovú skrutkovú kompresiu s priamym spojením pohonu a podľa vyhotovenia umožňuje prevádzku s pevnými alebo variabilnými otáčkami. Pri výbere je dôležité zladiť typ kompresora s odberom vzduchu, požadovaným tlakom, režimom prevádzky a nadväzujúcou úpravou vzduchu.

CHARAKTERISTIKA:

Dvojstupňová skrutková kompresia.

Priamy pohon a varianty s pevnými alebo variabilnými otáčkami.

Vhodné pre priemyselnú výrobu stlačeného vzduchu s dôrazom na stabilitu a účinnosť.

Technické špecifikácie - Fixed Speed

Model	Tlak (bar)	Tlak (psi)	Kapacita (m³/min)	Kapacita (cfm)	Výkon motora (kW/HP)	Pripojenie	Dĺžka (mm)	Šírka (mm)	Výška (mm)	Hmotnosť (kg)	Hlučnosť dB(A)
IMPETUS 22	7,5	110	3,93	139	22/30	G 1 1/4"	990	1670	1580	1055	70
IMPETUS 22	8,5	125	3,36	119	22/30	G 1 1/4"	990	1670	1580	1055	70
IMPETUS 22	10	145	3,39	120	22/30	G 1 1/4"	990	1670	1580	1055	70
IMPETUS 22	13	190	2,54	90	22/30	G 1 1/4"	990	1670	1580	1055	70
IMPETUS 30	7,5	110	5,91	209	30/40	G 1 1/4"	990	1670	1580	1220	70
IMPETUS 30	8,5	125	5,07	179	30/40	G 1 1/4"	990	1670	1580	1220	70
IMPETUS 30	10	145	5,08	179	30/40	G 1 1/4"	990	1670	1580	1220	70
IMPETUS 30	13	190	4,3	151	30/40	G 1 1/4"	990	1670	1580	1220	70
IMPETUS 37	7,5	110	7,08	250	37/50	G 1 1/2"	1345	1905	1860	1790	63
IMPETUS 37	8,5	125	7,07	250	37/50	G 1 1/2"	1345	1905	1860	1790	63
IMPETUS 37	10	145	6,07	214	37/50	G 1 1/2"	1345	1905	1860	1790	63
IMPETUS 37	13	190	5,19	183	37/50	G 1 1/2"	1345	1905	1860	1790	63
IMPETUS 45	7,5	110	8,94	316	45/60	G 1 1/2"	1343	1905	1860	2060	63
IMPETUS 45	8,5	125	8,79	310	45/60	G 1 1/2"	1343	1905	1860	2060	63
IMPETUS 45	10	145	7,79	275	45/60	G 1 1/2"	1343	1905	1860	2060	63
IMPETUS 45	13	190	6,66	235	45/60	G 1 1/2"	1343	1905	1860	2060	63
IMPETUS 55	7,5	110	10,97	388	55/75	G 2"	1565	2220	1965	2220	66
IMPETUS 55	8,5	125	10,96	387	55/75	G 2"	1565	2220	1965	2220	66
IMPETUS 55	10	145	8,8	311	55/75	G 2"	1565	2220	1965	2220	66
IMPETUS 55	13	190	7,58	268	55/75	G 2"	1565	2220	1965	2220	66
IMPETUS 75	7,5	110	14,98	529	75/100	G 2"	1565	2220	1965	2590	70
IMPETUS 75	8,5	125	13,98	494	75/100	G 2"	1565	2220	1965	2590	70
IMPETUS 75	10	145	12,59	445	75/100	G 2"	1565	2220	1965	2590	70
IMPETUS 75	13	190	9,99	353	75/100	G 2"	1565	2220	1965	2590	70

Výkony jednotiek sú merané pri referenčných podmienkach: absolútny tlak vzduchu 1 bar, relatívna vlhkosť 0 %, teplota nasávaného vzduchu 20 °C, nastavenie termostatického ventilu 71 °C a použitie oleja Smartoil.

Hodnoty prietoku sa vzťahujú na voľne dodávaný vzduch meraný podľa normy ISO 1217:2009.

Hertz Kompressoren si vyhradzuje právo meniť produkty a špecifikácie bez predchádzajúceho upozornenia.

Technické špecifikácie - VSD

Model	Tlak (bar)	Tlak (psi)	Min. kapacita (m³/min)	Min. kapacita (cfm)	Max. kapacita (m³/min)	Max. kapacita (cfm)	Motor (kW/HP)	Pripojenie	Dĺžka (mm)	Šírka (mm)	Výška (mm)	Riadiaca jednotka	Hmotnosť (kg)	Hlučnosť dB(A)
IMPETUS VSD 22	7,5	110	1,03	36	4,35	154	22/30	G 1 1/4"	955	1095	1580	Smartronic Pro	750	72
IMPETUS VSD 22	8,5	125	1,04	37	4,17	147	22/30	G 1 1/4"	955	1095	1580	Smartronic Pro	750	72
IMPETUS VSD 22	10	145	1,03	36	3,76	133	22/30	G 1 1/4"	955	1095	1580	Smartronic Pro	750	72
IMPETUS VSD 30	7,5	110	1,63	58	6,36	225	30/40	G 1 1/4"	955	1095	1580	Smartronic Pro	875	72
IMPETUS VSD 30	8,5	125	1,6	57	5,91	209	30/40	G 1 1/4"	955	1095	1580	Smartronic Pro	875	72
IMPETUS VSD 30	10	145	1,57	55	5,41	191	30/40	G 1 1/4"	955	1095	1580	Smartronic Pro	875	72
IMPETUS VSD 37	7,5	110	1,77	63	7,76	274	37/50	G 1 1/2"	1195	1250	1860	Smartronic Pro	1220	71
IMPETUS VSD 37	8,5	125	1,77	63	7,27	257	37/50	G 1 1/2"	1195	1250	1860	Smartronic Pro	1220	71
IMPETUS VSD 37	10	145	1,76	62	6,52	230	37/50	G 1 1/2"	1195	1250	1860	Smartronic Pro	1220	71
IMPETUS VSD 45	7,5	110	2,3	81	9,3	329	45/60	G 1 1/2"	1195	1250	1860	Smartronic Pro	1400	72
IMPETUS VSD 45	8,5	125	2,28	80	8,73	308	45/60	G 1 1/2"	1195	1250	1860	Smartronic Pro	1400	72
IMPETUS VSD 45	10	145	2,27	80	8,01	283	45/60	G 1 1/2"	1195	1250	1860	Smartronic Pro	1400	72
IMPETUS VSD 55	7,5	110	2,6	92	11,6	410	55/75	G 2"	1400	1450	1965	Smartronic Pro	1620	72
IMPETUS VSD 55	8,5	125	2,54	90	10,85	383	55/75	G 2"	1400	1450	1965	Smartronic Pro	1620	72
IMPETUS VSD 55	10	145	2,53	89	9,54	337	55/75	G 2"	1400	1450	1965	Smartronic Pro	1620	72
IMPETUS VSD 75	7,5	110	3,51	124	16,01	565	75/100	G 2"	1400	1450	1965	Smartronic Pro	1850	72
IMPETUS VSD 75	8,5	125	3,63	128	15,27	539	75/100	G 2"	1400	1450	1965	Smartronic Pro	1850	72
IMPETUS VSD 75	10	145	3,57	126	13,22	467	75/100	G 2"	1400	1450	1965	Smartronic Pro	1850	72
IMPETUS VSD 90	7,5	110	5,21	184	18,95	669	90/125	DN65	1805	2775	1926	Smartronic c300	2846	75
IMPETUS VSD 90	8,5	125	5,21	184	17,99	635	90/125	DN65	1805	2775	1926	Smartronic c300	2846	75
IMPETUS VSD 90	10	145	5,18	183	16,46	581	90/125	DN65	1805	2775	1926	Smartronic c300	2846	75
IMPETUS VSD 110	7,5	110	6,72	237	23,1	817	110/150	DN65	1805	2775	1926	Smartronic c300	3230	74
IMPETUS VSD 110	8,5	125	6,82	241	22,0	777	110/150	DN65	1805	2775	1926	Smartronic c300	3230	74
IMPETUS VSD 110	10	145	6,62	234	20,2	711	110/150	DN65	1805	2775	1926	Smartronic c300	3230	74

Hodnoty prietoku sa vzťahujú na voľne dodávaný vzduch meraný podľa normy ISO 1217:2009.

Hertz Kompressoren si vyhradzuje právo meniť produkty a špecifikácie bez predchádzajúceho upozornenia.

Video: HERTZ IMPETUS 22-110 kW

Produktové video HERTZ predstavuje sériu HERTZ IMPETUS 22-110 kW a jej konštrukčné riešenie dvojstupňového olejom mazaného skrutkového kompresora.

Na stiahnutie: HERTZ IMPETUS 22-110 kW

Viac potrebných informácií nájdete v nasledujúcej/cich prílohe/ách na stiahnutie

Stiahnúť Katalóg

Katalóg

Katalóg HERTZ pre HERTZ IMPETUS 22-110 kW obsahuje prehľad produktovej rady, dostupné modely alebo vyhotovenia, technické parametre, rozmery a prevádzkové údaje pre predbežný výber zariadenia.
