Bezolejové skrutkové kompresory

SÉRIA EAGLE NEW

HERTZ-EAGLE-NEW

Nová generácia bezolejových skrutkových kompresorov pre priemyselné aplikácie s dôrazom na čistotu procesu.

Hertz EAGLE NEW je produktová rada HERTZ určená pre oblasť: prevádzky s požiadavkou na bezolejový stlačený vzduch.

37-315 kW

Výkonový rozsah modelu

7,5-8,5-10 bar

Tlakové verzie modelu

3,40-52,50 m³/min

Rozsah kapacity modelu.

Fixed speed / VSD

Dostupné konfigurácie pohonu.

Bezolejová technológia pre prevádzky, kde kvalita vzduchu rozhoduje.

Odporúčame pre:

prevádzky s požiadavkou na bezolejový stlačený vzduch
potravinársky, farmaceutický, elektronický alebo procesný priemysel podľa kvality vzduchu
centrálne zdroje vzduchu, kde je potrebné oddeliť olej od procesu už na úrovni technológie kompresora

Funkcie série EAGLE NEW

Základná charakteristika

výroba stlačeného vzduchu pre technologický rozvod
dodávka vzduchu podľa prevádzkového režimu a odberu
začlenenie do kompresorovej stanice s nadväzujúcou úpravou vzduchu

Výhody série EAGLE NEW

Čo získate?

zdroj vzduchu zvolený podľa reálnej potreby prevádzky
prehľadné zaradenie technológie podľa typu kompresora
možnosť skladať kompresorovú stanicu s úpravou vzduchu a zásobníkom

Detailný popis produktu

Hertz EAGLE NEW je rada HERTZ pre výrobu stlačeného vzduchu v priemyselných alebo technologických prevádzkach. Nová generácia bezolejových skrutkových kompresorov pre priemyselné aplikácie s dôrazom na čistotu procesu. Bezolejová skrutková technológia je vhodná pre procesy, kde sa má olej oddeliť od výroby stlačeného vzduchu už na úrovni kompresora. Pri výbere je dôležité zladiť typ kompresora s odberom vzduchu, požadovaným tlakom, režimom prevádzky a nadväzujúcou úpravou vzduchu.

CHARAKTERISTIKA:

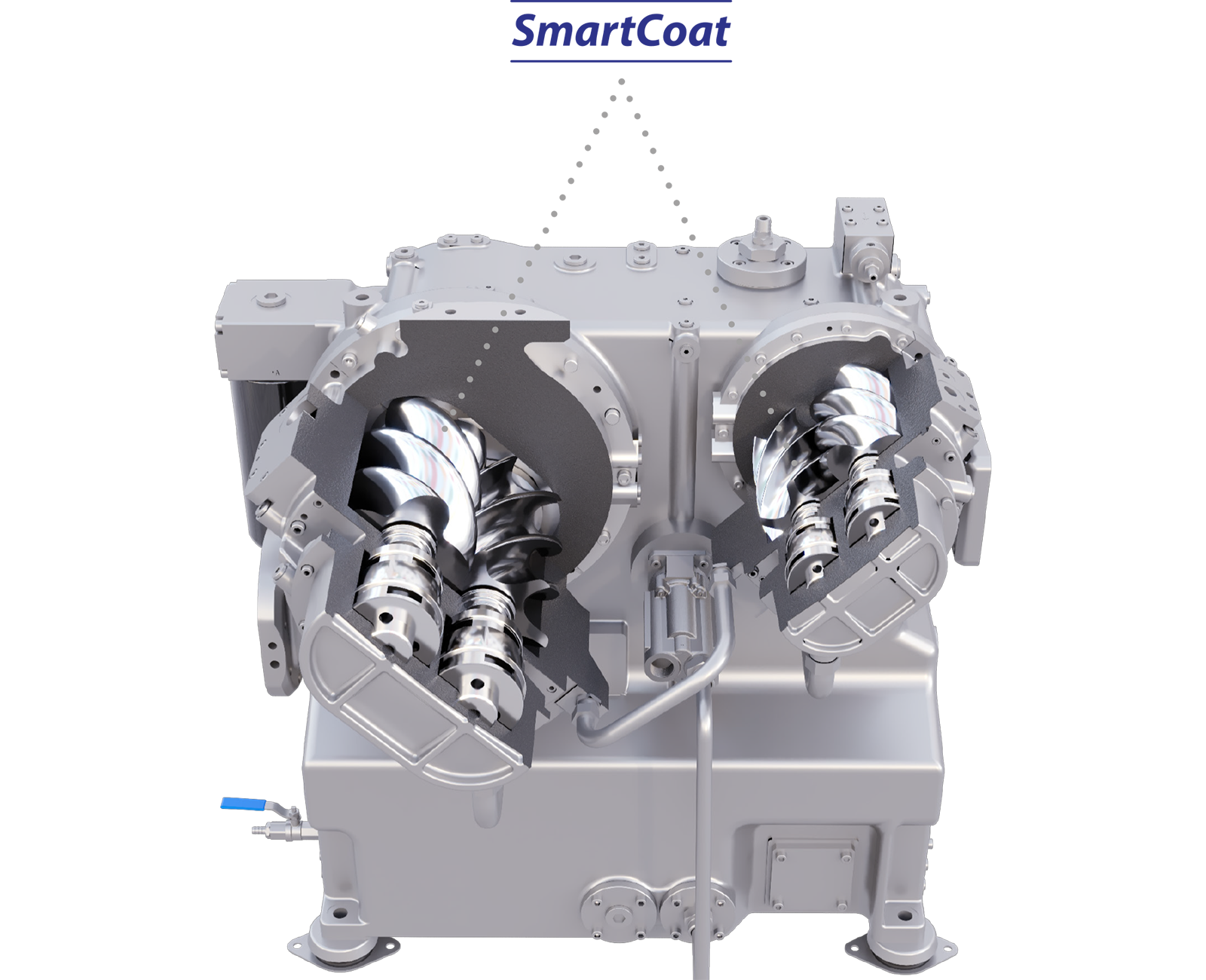

Bezolejová skrutková technológia.

Riešenie pre aplikácie s požiadavkou na bezolejový zdroj stlačeného vzduchu.

Trieda kvality vzduchu sa určuje podľa konkrétneho modelu a dostupnej dokumentácie.

Technické špecifikácie - EAGLE NEW Fixed Speed

Model	Tlak (bar)	Tlak (psi)	Kapacita vzduch (m³/min)	Kapacita voda (m³/min)	Kapacita vzduch (cfm)	Kapacita voda (cfm)	Výkon motora (kW/HP)	Pripojenie	Rozmery - vzduchové chladenie	Hmotnosť - vzduch (kg)	Hlučnosť - vzduch dB	Rozmery - vodné chladenie	Hmotnosť - voda (kg)	Hlučnosť - voda dB
EAGLE 110	7,5	100	21,6	21,6	764	764	110/150	DN80	3256 x 2132 x 2390	5105	77	3341,5 x 2120 x 2390	4790	75
EAGLE 110	8,5	125	19,4	19,4	684	684	110/150	DN80	3256 x 2132 x 2390	5105	77	3341,5 x 2120 x 2390	4790	75
EAGLE 110	10	145	19,3	19,3	682	682	110/150	DN80	3256 x 2132 x 2390	5105	77	3341,5 x 2120 x 2390	4790	75
EAGLE 132	7,5	100	24,1	24,1	851	851	132/180	DN80	3256 x 2132 x 2390	5110	73	3341,5 x 2120 x 2390	4795	72
EAGLE 132	8,5	125	22,2	22,2	783	783	132/180	DN80	3256 x 2132 x 2390	5110	73	3341,5 x 2120 x 2390	4795	72
EAGLE 132	10	145	19	19	669	669	132/180	DN80	3256 x 2132 x 2390	5110	73	3341,5 x 2120 x 2390	4795	72
EAGLE 160	7,5	100	26,9	26,9	949	949	160/220	DN80	3256 x 2132 x 2390	5175	77	3341,5 x 2120 x 2390	4860	75
EAGLE 160	8,5	125	26,7	26,7	942	942	160/220	DN80	3256 x 2132 x 2390	5175	77	3341,5 x 2120 x 2390	4860	75
EAGLE 160	10	145	24,1	24,1	851	851	160/220	DN80	3256 x 2132 x 2390	5175	77	3341,5 x 2120 x 2390	4860	75
EAGLE 200	7,5	100	37,2	37,2	1314	1314	200/270	DN80	3506 x 2280 x 2530	6210	81	3586,5 x 1980 x 2100	6485	75
EAGLE 200	8,5	125	36,8	36,8	1299	1299	200/270	DN80	3506 x 2280 x 2530	6210	81	3586,5 x 1980 x 2100	6485	75
EAGLE 200	10	145	30,6	30,6	1081	1081	200/270	DN80	3506 x 2280 x 2530	6210	81	3586,5 x 1980 x 2100	6485	75
EAGLE 250	7,5	100	43	43	1520	1520	250/340	DN80	3506 x 2280 x 2530	6255	82	3586,5 x 1980 x 2100	6485	75
EAGLE 250	8,5	125	42,6	42,6	1505	1505	250/340	DN80	3506 x 2280 x 2530	6255	82	3586,5 x 1980 x 2100	6485	75
EAGLE 250	10	145	36,5	36,5	1290	1290	250/340	DN80	3506 x 2280 x 2530	6255	82	3586,5 x 1980 x 2100	6485	75
EAGLE 315	7,5	100	57,4	57,4	2029	2029	315/430	DN150	5590,5 x 2271 x 2705	10780	83	4392 x 2210 x 2200	8350	79
EAGLE 315	8,5	125	57,3	57,3	2023	2023	315/430	DN150	5590,5 x 2271 x 2705	10780	83	4392 x 2210 x 2200	8350	79
EAGLE 315	10	145	47,4	47,4	1674	1674	315/430	DN150	5590,5 x 2271 x 2705	10780	83	4392 x 2210 x 2200	8350	79
EAGLE 355	7,5	100	68,8	62,8	2430	2214	355/480	DN150	5590,5 x 2271 x 2705	10810	83	4392 x 2210 x 2200	9200	79
EAGLE 355	8,5	125	62,4	62,4	2207	2207	355/480	DN150	5590,5 x 2271 x 2705	10810	83	4392 x 2210 x 2200	9200	79
EAGLE 355	10	145	57	57	2015	2015	355/480	DN150	5590,5 x 2271 x 2705	10810	83	4392 x 2210 x 2200	9200	79

Výkony jednotiek sú merané pri referenčných podmienkach: absolútny tlak vzduchu 1 bar, relatívna vlhkosť 0 %, teplota nasávaného vzduchu 20 °C, nastavenie termostatického ventilu 71 °C a použitie oleja Smartoil.

Hodnoty prietoku sa vzťahujú na voľne dodávaný vzduch meraný podľa normy ISO 1217:2009.

Hertz Kompressoren si vyhradzuje právo meniť produkty a špecifikácie bez predchádzajúceho upozornenia.

Technické špecifikácie - EAGLE NEW VSD

Model	Tlak (bar)	Tlak (psi)	Min. kapacita vzduch (m³/min)	Min. kapacita voda (m³/min)	Min. kapacita vzduch (cfm)	Min. kapacita voda (cfm)	Max. kapacita vzduch (m³/min)	Max. kapacita voda (m³/min)	Max. kapacita vzduch (cfm)	Max. kapacita voda (cfm)	Výkon motora (kW/HP)	Pripojenie	Rozmery - vzduchové chladenie	Hmotnosť - vzduch (kg)	Hlučnosť - vzduch dB	Rozmery - vodné chladenie	Hmotnosť - voda (kg)	Hlučnosť - voda dB
EAGLE 110 VSD	7,5	100	12,5	12,5	440	440	22	22	778	778	110/150	DN80	3256 x 2132 x 2390	5105	77	3341,5 x 2120 x 2390	4790	75
EAGLE 110 VSD	8,5	125	12,5	12,2	440	432	20,9	20,9	736	736	110/150	DN80	3256 x 2132 x 2390	5105	77	3341,5 x 2120 x 2390	4790	75
EAGLE 110 VSD	10	145	12,4	12,4	438	438	19,1	19,1	675	675	110/150	DN80	3256 x 2132 x 2390	5105	77	3341,5 x 2120 x 2390	4790	75
EAGLE 132 VSD	7,5	100	12,5	12,5	442	442	23,2	23,2	818	818	132/180	DN80	3256 x 2132 x 2390	5110	73	3341,5 x 2120 x 2390	4795	72
EAGLE 132 VSD	8,5	125	12,4	12,4	439	439	22,2	22,2	784	784	132/180	DN80	3256 x 2132 x 2390	5110	73	3341,5 x 2120 x 2390	4795	72
EAGLE 132 VSD	10	145	12,4	12,5	438	440	20,5	20,5	726	726	132/180	DN80	3256 x 2132 x 2390	5110	73	3341,5 x 2120 x 2390	4795	72
EAGLE 160 VSD	7,5	100	14	14	493	493	27,3	27,3	963	963	160/220	DN80	3256 x 2132 x 2390	5175	77	3341,5 x 2120 x 2390	4860	75
EAGLE 160 VSD	8,5	125	13,8	13,8	488	488	26,6	26,6	938	938	160/220	DN80	3256 x 2132 x 2390	5175	77	3341,5 x 2120 x 2390	4860	75
EAGLE 160 VSD	10	145	15,4	15,4	545	545	24,9	24,9	878	878	160/220	DN80	3256 x 2132 x 2390	5175	77	3341,5 x 2120 x 2390	4860	75
EAGLE 200 VSD	7,5	100	20,2	20,2	712	712	40,4	40,4	1427	1427	200/270	DN80	3506 x 2280 x 2530	6210	81	3586,5 x 1980 x 2100	6485	75
EAGLE 200 VSD	8,5	125	20	20	706	706	38,8	38,8	1370	1370	200/270	DN80	3506 x 2280 x 2530	6210	81	3586,5 x 1980 x 2100	6485	75
EAGLE 200 VSD	10	145	19,9	19,9	702	702	36,1	36,1	1274	1274	200/270	DN80	3506 x 2280 x 2530	6210	81	3586,5 x 1980 x 2100	6485	75
EAGLE 250 VSD	7,5	100	19,5	19,8	690	701	43,5	44,7	1535	1578	250/340	DN80	3506 x 2280 x 2530	6255	82	3586,5 x 1980 x 2100	6485	75
EAGLE 250 VSD	8,5	125	19,4	19,8	683	701	40,7	42,9	1438	1515	250/340	DN80	3506 x 2280 x 2530	6255	82	3586,5 x 1980 x 2100	6485	75
EAGLE 250 VSD	10	145	19,2	19,6	678	692	38,6	39,1	1364	1382	250/340	DN80	3506 x 2280 x 2530	6255	82	3586,5 x 1980 x 2100	6485	75
EAGLE 315 VSD	7,5	100	33,79	33,81	1193	1194	60,3	60,3	2130	2130	315/430	DN150	5590,5 x 2271 x 2705	1150	83	4392 x 2210 x 2200	8655	79
EAGLE 315 VSD	8,5	125	33,65	33,71	1188	1190	55,93	55,93	1975	1975	315/430	DN150	5590,5 x 2271 x 2705	1150	83	4392 x 2210 x 2200	8655	79
EAGLE 315 VSD	10	145	33,47	33,60	1182	1187	49,24	49,24	1739	1739	315/430	DN150	5590,5 x 2271 x 2705	1150	83	4392 x 2210 x 2200	8655	79
EAGLE 355 VSD	7,5	100	33,81	33,81	1194	1194	68,49	63,57	2418	2245	355/480	DN150	5590,5 x 2271 x 2705	11100	83	4392 x 2210 x 2200	9510	79
EAGLE 355 VSD	8,5	125	33,71	33,71	1190	1190	63,39	63,39	2241	2241	355/480	DN150	5590,5 x 2271 x 2705	11100	83	4392 x 2210 x 2200	9510	79
EAGLE 355 VSD	10	145	33,60	33,60	1187	1187	56,3	56,3	1987	1987	355/480	DN150	5590,5 x 2271 x 2705	11100	83	4392 x 2210 x 2200	9510	79

Hodnoty prietoku sa vzťahujú na voľne dodávaný vzduch meraný podľa normy ISO 1217:2009.

Hertz Kompressoren si vyhradzuje právo meniť produkty a špecifikácie bez predchádzajúceho upozornenia.

Video: HERTZ EAGLE NEW

Produktové video HERTZ predstavuje sériu HERTZ EAGLE NEW a jej konštrukčné riešenie pre bezolejovú výrobu stlačeného vzduchu.

Na stiahnutie: HERTZ EAGLE NEW

Viac potrebných informácií nájdete v nasledujúcej/cich prílohe/ách na stiahnutie

Stiahnuť katalóg

Katalóg

Katalóg HERTZ pre HERTZ EAGLE NEW obsahuje prehľad produktovej rady, dostupné modely alebo vyhotovenia, technické parametre, rozmery a prevádzkové údaje pre predbežný výber zariadenia.
