Filtre stlačeného vzduchu

SÉRIA HF

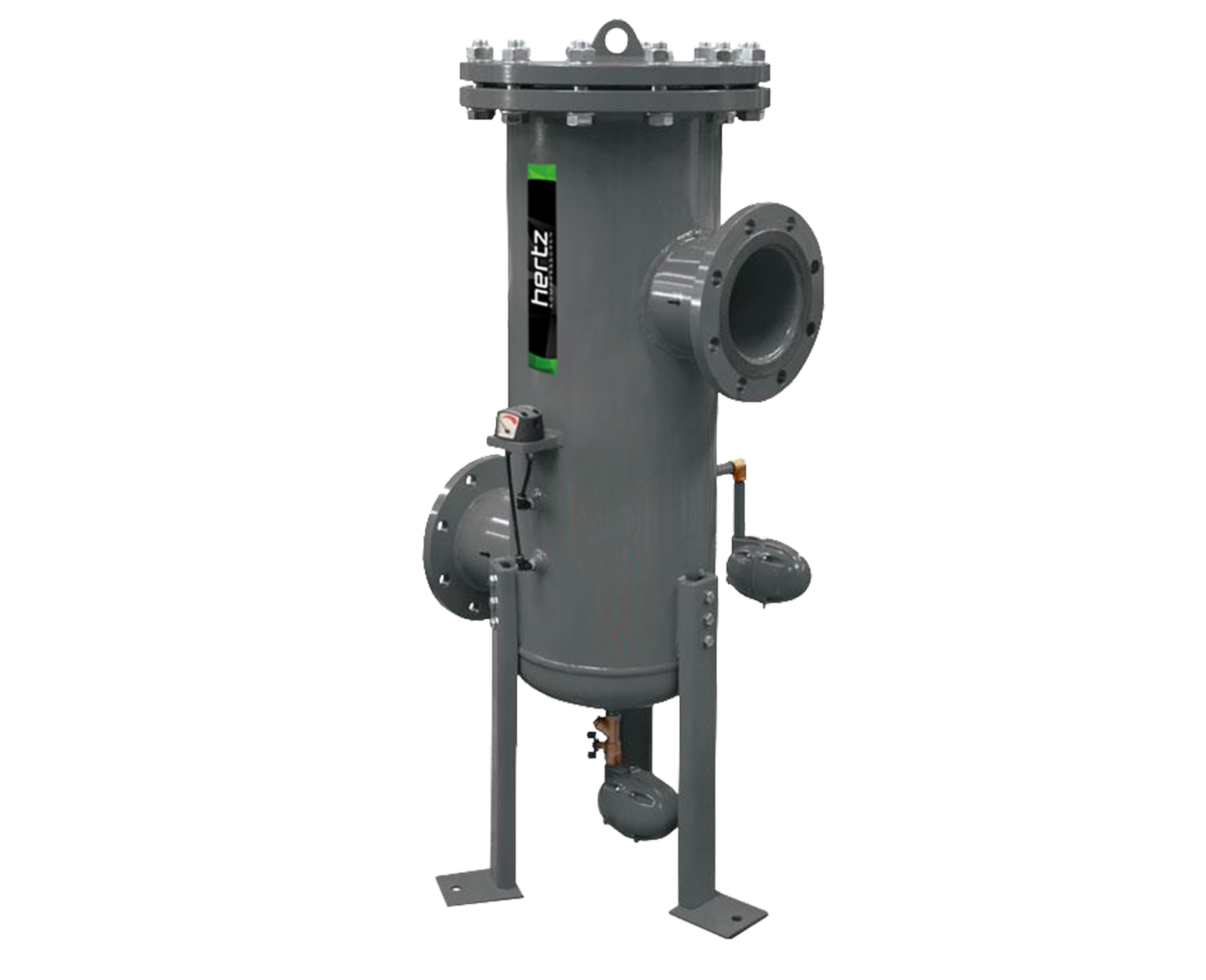

HERTZ-HF

Potrubné filtre pre úpravu stlačeného vzduchu a ochranu nadväzujúcich zariadení.

Hertz HF je produktová rada HERTZ určená pre oblasť: ochrana pneumatických spotrebičov a potrubnej siete.

Čistejší rozvod vzduchu ako základ spoľahlivej technológie.

Odporúčame pre:

ochrana pneumatických spotrebičov a potrubnej siete
odstraňovanie vody, aerosólov alebo častíc podľa typu filtra
predpríprava vzduchu pred sušičmi, generátormi plynov alebo citlivou technológiou

Funkcie série HF

Základná charakteristika

zachytávanie vody, aerosólov alebo častíc podľa typu filtra
ochrana nadväzujúcich zariadení v rozvode
príprava vzduchu pred sušením, filtráciou alebo miestom spotreby

Výhody série HF

Čo získate?

vyššia ochrana zariadení pred nečistotami
možnosť skladať filtračné stupne podľa aplikácie
čistejší rozvod vzduchu pred citlivou technológiou

Detailný popis produktu

Hertz HF patrí medzi prvky úpravy stlačeného vzduchu HERTZ. Potrubné filtre pre úpravu stlačeného vzduchu a ochranu nadväzujúcich zariadení. Úlohou filtra alebo odlučovača je zlepšiť kvalitu vzduchu pred ďalšou úpravou, rozvodom alebo miestom spotreby. Filter alebo odlučovač sa vyberá podľa požadovaného stupňa úpravy, typu nečistôt v rozvode a citlivosti nadväzujúcej technológie.

Typ zariadenia: potrubné filtre stlačeného vzduchu.
Slúži na úpravu kvality stlačeného vzduchu podľa typu filtra.
Filtračný stupeň a technické limity sa volia podľa konkrétneho modelu a požiadaviek aplikácie.

Technické špecifikácie - HF

Model	Kapacita (m³/min)	Kapacita (cfm)	Pripojenie	Odvod kondenzátu	Max. pracovný tlak (bar)	Model elementu	Počet elementov	A (mm)	B (mm)	C (mm)	D (mm)	E (mm)
HF 3600	60	2119	DN100	G ½”	14	M1200	3	450	1317	277	767	650
HF 4800	80	2825	DN100	G ½”	14	M1200	4	530	1344	279	769	650
HF 7200	120	4238	DN150	G ½”	14	M1200	6	580	1425	331	769	650
HF 9600	160	5650	DN150	G ½”	14	M1200	8	650	1439	333	798	650
HF 12000	200	7063	DN200	G ½”	14	M1200	10	750	1504	345	825	650
HF 16800	280	9888	DN200	G ½”	14	M1200	14	800	1545	383	833	650
HF 19200	320	11301	DN250	G ½”	14	M1200	16	850	1583	417	862	650
HF 20400	340	12007	DN300	G ½”	14	M1200	17	850	1680	447	887	650
HF 27600	460	16245	DN350	G ½”	14	M1200	23	850	1778	487	917	650
HF 33600	560	19776	DN350	G ½”	14	M1200	28	850	1778	487	917	650

Hodnoty sú prevzaté zo zdrojovej technickej tabuľky HERTZ.

Hertz Kompressoren si vyhradzuje právo meniť produkty a špecifikácie bez predchádzajúceho upozornenia.

Video: HERTZ HF

Produktové video nie je k dispozícií.

Na stiahnutie: HERTZ HF

Viac potrebných informácií nájdete v nasledujúcej/cich prílohe/ách na stiahnutie

Stiahnuť katalóg

Katalóg

Katalóg HERTZ pre HERTZ HF obsahuje prehľad produktovej rady, dostupné modely alebo vyhotovenia, technické parametre, rozmery a prevádzkové údaje pre predbežný výber zariadenia.
